Экономически эффективный МЦОД до 18 серверных стоек шириной 600 мм


ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ
  • Масштабируемое решение от 2 до 18 стойко-мест шириной 600мм.
  • Энергонагруженность стоек от 1 до 5 кВт.
  • Технология «горячего» масштабирования – реальное увеличение размеров автозала и энергетического потенциала без остановки ЦОДа и отключения оборудования.
  • Не требует специальной подготовки помещения.


ВАРИАНТЫ ИСПОЛЬЗОВАНИЯ МЦОДА
  • Самостоятельное серверное помещение на открытой площадке
  • Серверная уровня цеха на промышленном предприятии / складе / гипермаркете
  • Компактный коммерческий дата-центр
  • Кроссовая СКС с активным оборудованием
РАЗМЕРЫ МОДУЛЯ
МЦОДА TONGM-3D
  • Ширина: 7 м
  • Длина: 2,7 м
  • Высота: 3,1 м
Оставьте заявку на расчёт МЦОДа

Мы не рассылаем спам - Ваши контактные данные будут в безопасности

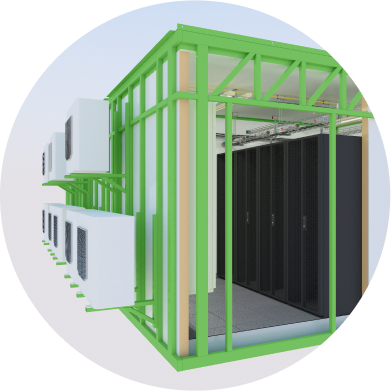

КОНСТРУКТИВ
Просторные и эргономичные автозалы модульного ЦОД:
ширина холодного и горячего коридоров – 1,3 м каждый
ПРОСТРАНСТВЕННАЯ НЕСУЩАЯ МЕТАЛЛИЧЕСКАЯ РАМА БЛОКИ СОБИРАЮТСЯ МЕЖДУ СОБОЙ
с помощью болтовых соединений, что обеспечивает быстроту монтажа и масштабирования МЦОДа на площадке.
ОТСУТСТВИЕ ОПОРНЫХ ЭЛЕМЕНТОВ КОНСТРУКЦИИ ВНУТРИ ПРОСТРАНСТВА МЦОДА СТЕНЫ
Сэндвич-панели 100 мм с износостойким покрытием. Предел огнестойкости EI 60, степень защиты IP 65.
ДОПОЛНИТЕЛЬНЫЕ
ОСОБЕННОСТИ

Отсутствие мостиков холода.
Надежная герметизация стыков модулей МЦОДа.
Помещения для узла связи и кладовой ЗИП в каждом модуле.

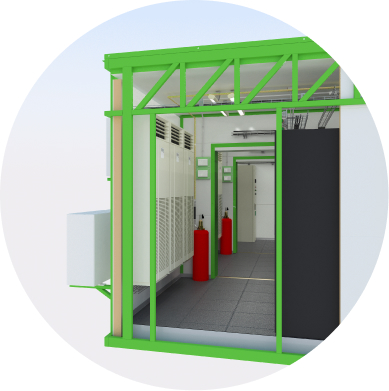

ИЗОЛИРУЮЩИЙ ТАМБУР
Дверь в тамбуре с терморазрывом,
противопожарная дверь.

ПОКРЫТИЕ ПОЛА — ИЗНОСОСТОЙКИЙ ПОЛИМЕР.
Входная группа с разгрузочной площадкой.
Съемные пороги всех дверей для облегчения такелажа.

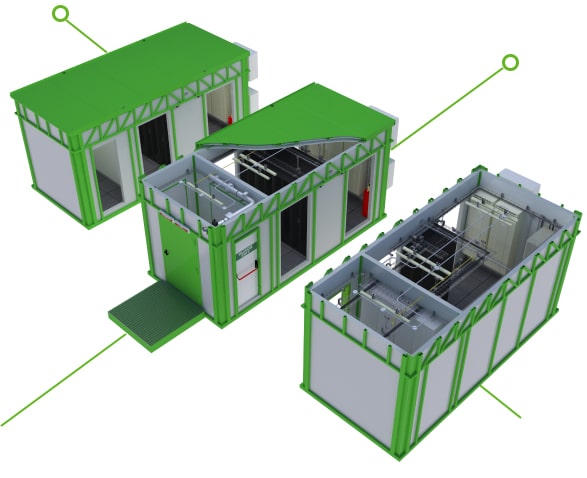

МАСШТАБИРОВАНИЕ

ОТ 2Х ДО 18 МЕСТ ДЛЯ УСТАНОВКИ
СТОЕК ШИРИНОЙ 600 ММ.

УВЕЛИЧЕНИЕ РАЗМЕРОВ АВТОЗАЛА
И ЭНЕРГЕТИКИ МЦОДА ПРОИЗВОДИТСЯ
ПО СЛЕДУЮЩЕМУ АЛГОРИТМУ:

  • Изготовление и доставка дополнительного модуля на площадку
  • Установка дополнительного модуля и болтовое соединение с конструктивом МЦОДа
  • Демонтаж внутренних перегородок для объединения пространства автозала МЦОДа
  • Подключение дополнительных ИБП (или установка силовых модулей в существующие ИБП), подключение дополнительных кондиционеров.
  • Установка и подключение стоек
ОТВОД ТЕПЛОИЗБЫТКОВ
Полупромышленные колонные инверторные кондиционеры с зимними комплектами резервирование N+1
СИСТЕМА БЕСПЕРЕБОЙНОГО И
ГАРАНТИРОВАННОГО
ЭЛЕКТРОСНАБЖЕНИЯ
  • СИСТЕМА БЕСПЕРЕБОЙНОГО И ГАРАНТИРОВАННОГО ЭЛЕКТРОСНАБЖЕНИЯ
  • СХЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ TIERII ГРЩ
    НА 2 ИЛИ 3 ВВОДА
  • МОНОБЛОЧНЫЕ ИЛИ МОДУЛЬНЫЕ ИБП
    схемы резервирования N, N+1
  • РЕЗЕРВИРОВАНИЕ КОМПОНЕНТОВ
    ЭЛЕКТРОРАСПРЕДЕЛИТЕЛЬНОЙ СЕТИ
    2N, 2 ввода к каждой стойке
ИБП, ГРЩ
И ВСПОМОГАТЕЛЬНЫЕ
ЭЛЕКТРОЩИТЫ
МОНОБЛОЧНЫЙ/
МОДУЛЬНЫЙ ИБП
РАЗМЕЩЕНИЕ В СТОЙКАХ/
СНАРУЖИ СТОЕК
ГРЩ НА 1, 2
ИЛИ 3 ВЫВОДА
С АВР
БАТАРЕЙНЫЙ
БЛОК
СИСТЕМЫ БЕЗОПАСНОСТИ
  • Система пожарной сигнализации на базе дымовых оптических
    или аспирационных извещателей.
  • Система газового пожаротушения, огнетушащее вещество –
    Хладон 125/227 или NOVEC 1230.
  • Каждый модуль оборудован системой пожаротушения на производстве,
    не требуется сборка и тестирование трубопроводов на площадке.
  • Система охранной сигнализации на базе объемных
    и магнитоконтактных датчиков.
  • Система видеонаблюдения на базе IP-видеокамер. Наблюдение входной зоны,
    тамбура, горячего и холодного коридоров.
  • Система контроля доступа с использованием биометрических считывателей
    и считывателей для карт доступа.

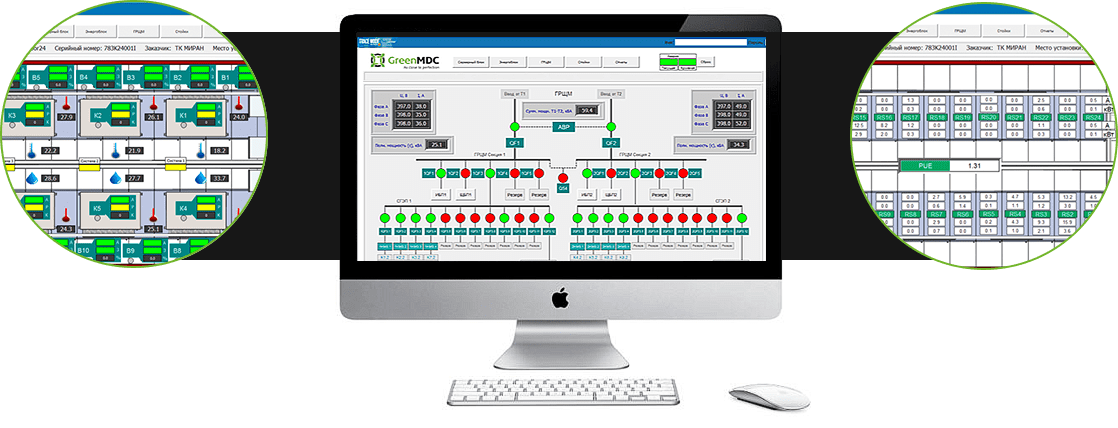

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ: СИСТЕМА
ДИСПЕТЧЕРИЗАЦИИ И МОНИТОРИНГА
  • Состояние работы инженерных систем (ИБП, кондиционеров, фрикулинга).
  • Контроль противопожарных систем.
  • Состояние автоматических выключателей, напряжение по фазам, токи и мощность по каждой стойке.
  • Контроль климатических параметров
  • Контроль проведения ТО.
  • Рассылка оповещений.
ОСТАЛИСЬ ВОПРОСЫ?
Популярные вопросы

Решение предназначено для компаний корпоративного и государственного сегментов, которым необходимо собственное небольшое серверное помещение до 18 стоек.

МЦОД TONGm-3D сопоставим по цене со стоимостью строительства традиционной серверной комнаты в имеющемся помещении.

МЦОД может быть размещен не только в здании, но и на открытой площадке.

НЕ ЗАНИМАЕТ ПОЛЕЗНУЮ ПЛОЩАДЬ В ПОМЕЩЕНИИ!

Базовая комплектация МЦОД TONGm-3D включает в себя стартовый модуль и один модуль расширения, в которых расположены входной тамбур, технологическое помещение и автозал на шесть стоек шириной 600 мм каждая и мощность от 1 до 5 кВт на стойку.

Срок реализации проекта – 14 недель, в течение которых МЦОД будет изготовлен и протестирован на производстве, а заказчик получит гарантированно работающее решение без длительных пусконаладочных работ.

  • Просторные и эргономичные автозалы модульного ЦОД: ширина холодного и горячего коридоров – 1,3 м каждый.
  • Возможность масштабирования МЦОД по мере увеличения потребности.
  • Возможность введения в эксплуатацию до окончания отделочных работ в здании.
  • Мобильность – при необходимости МЦОД может быть перевезен на новую площадку за 2 недели.
  • Инженерные системы, разработанные с использованием рекомендаций Uptime Institute.
  • Экономическая эффективность решения, возможность перераспределения капитальных затрат.
  • Не занимает полезную площадь в здании.
  • Онлайн-мониторинг состояния работы МЦОД.
  • Наличие в решении технологического помещения.
  • Индивидуальное внешнее оформление.
Прочие вопросы

Prefab (от английского слова prefabrication) означает «изготовленное в заводских условиях».

Prefab-МЦОД – это изделие с высокой степенью заводской готовности. Высокая степень заводской готовности МЦОД позволяет провести тестирование всех инженерных систем ЦОД на производстве, что значительно сокращает сроки ввода объекта в эксплуатацию, а также снижает вероятность выхода из строя или неправильного функционирования инженерных систем вследствие некачественной инсталляции оборудования МЦОД в полевых условиях.

Компания GreenMDC является производителем Prefab-МЦОД с максимальной степенью заводской готовности в России, что обеспечивает сжатые сроки поставки и ввода МЦОД в эксплуатацию с прогнозируемой в эксплуатации надежностью функционирования дата-центра.

МЦОД TONGm-3D обладает возможностью горячего масштабирования, что позволяет наращивать площади дата-центра и его энергетический потенциал без отключения уже работающего оборудования.

Последовательность масштабирования МЦОД:

  1. Изготовление и доставка модуля расширения* на площадку.
  2. Монтаж модуля расширения к МЦОД при помощи болтовых соединений.
  3. Герметизация примыканий модулей друг к другу и наружной стены к модулю.
  4. Демонтаж внутренних перегородок для объединения пространства автозала МЦОД.
  5. Установка и подключение стоек.

Параметры

2 модуля

3 модуля

4 модуля

5 модулей

Состав МЦОД

Стартовый + модуль расширения

Стартовый + 2 модуля расширения

Стартовый + 3 модуля расширения

Стартовый + 4 модуля расширения

Количество серверных стоек

До 6

До 10

До 14

До 18

Общая площадь МЦОД (без учета разгрузочной
площадки с крыльцом)

38 м2

57 м2

76 м2

95 м2

Максимальный вес модулей

18 т

28 т

38 т

48 т

МЦОД TONGm-3D разработан и производится санкт-петербургским производителем Prefab-решений GreenMDC. МЦОД является полностью российской разработкой с применением отечественной компонентной базы:

  1. Конструктив МЦОД: R&D, материалы, производство, сборка.
  2. Оборудование противопожарных систем: пожарная сигнализация, газовое пожаротушение.
  3. Система контроля и управления доступом.
  4. Серверные стойки с PDU.
